MONITOREO DE LA RED EN TIEMPO REAL Floco Sensor de Fallas Floco® es una solución de smart grid para ubicación de fallas transitorias y permanentes en redes de media tensión. Haga clic en el botón para navegar Floco® es una solución de smart grid para ubicación de fallas transitorias y permanentes en redes de media tensión. Floco® es una solución de smart grid para ubicación de fallas transitorias y permanentes en redes de media tensión.

El Desafío de las Redes de Distribución

El bajo grado de monitoreo de la red de distribución eléctrica hace que el tiempo de detección y resolución de la falla sea más lento y extenso.

En la mayoría de los casos de cortes de energía, la concesionaria es informada a través de un contacto del consumidor con el call center, sin embargo, muchas veces, el problema relatado no es una falla en la red eléctrica, sino en la instalación interna de la residencia.
El bajo grado de monitoreo de la red de distribución eléctrica hace que el tiempo de detección y resolución de la falla sea más lento y extenso, pues el equipo de campo necesita realizar la inspección de largos tramos de la red, verificando punto a punto (situación de los transformadores, enlaces rotos, problemas en las llaves seccionadoras, caída de postes, rotura de cables, etc.).

SOLUCIÓN SMART GRID

Solución para la ubicación de fallas en redes de media tensión, con módulo de comunicación interno e integración a los sistemas legados

sensor-de-falla-floco-hartbr
La Solución
Floco® es un sensor autoalimentado para la ubicación de fallas en redes de media tensión, que posee acciones esenciales que tienen el objetivo de garantizar la mejoría y la eficiencia en el proceso de identificación de la falla y recomposición de la red:
01.
Indica el incidente al Centro de Operaciones por medio de un módulo de comunicación incorporado en el propio equipo.
02.
Reduce el tiempo de atención para la solución del incidente al guiar el equipo de campo de manera asertiva al sitio donde hubo la falla.
03.
Mantiene intacta la función de protección, realizada por los cartuchos fusibles.
Tecnología 100% Propia (Patenteada)
icone-enlace-local-smartphone-hartbr
icone-conectado-con-redes-iot
icone-integracion-scada-hartbr
icone-autoalimentado-red-eletrica-hartbr
icone-sin-uso-de-baterias
icone-precio-competitivo-hartbr
Diferencial del Producto

Monitoreo de la red eléctrica en tiempo real

Floco® es la solución con la mejor relación costo-beneficio entre las soluciones disponibles en el mercado para sistemas de ubicación de fallas. Posee características innovadoras para adoptarse en larga escala por las concesionarias.

Floco® posee recursos relevantes para los sistemas de Smart Grid:

icone-localizacao-de-falta-energia-sensor-floco

Ubicación de la falla (Geoposicionamiento)

icone-monitoramento-de-carga-hartbr

Monitoreo de carga con precisión de 1,0% de la corriente

icone-deteccao-da-queda-hartbr

Detección de la caída del cartucho con detección de voltaje

icone-integracao-scada-hartbr

Integración con los sistemas SCADA

icone-suporte-automacao-do-sistema

Soporte a la automatización y planificación del sistema

icone-manutencao-funcao-fusivel

Mantenimiento de la función fusible

Ahorros Operativos

Instalación en llave fusible convencional de
cualquier fabricante

El procedimiento de instalación del Floco® es básicamente el mismo ya aplicado para el reemplazo de cartuchos fusibles convencionales y no requiere el uso de herramientas especiales.
Instalación sencilla
Sin necesidad de configuración​
Sin baterías
Sin modificaciones de fusibles

Haga clic en el botón y vea la instalación de Floco®.

Detección de falla transitoria

Algoritmos y formas de identificación de fallas

La lógica aplicada para la detección de fallas transitorias verifica la variación repentina de la corriente y, en consecuencia, el retorno a las condiciones normales, lo que permite a los equipos de red actuar de manera predictiva (antes del daño al fusible).
La detección de sobrecorriente seguirá la configuración de Floco, es decir, automática, di/dt o ajuste de pick-up. En caso de detección de una falla transitoria, Floco indica el evento parpadeando sus LEDs en color amarillo.
La falla permanente implica la ausencia de voltaje y corriente durante un tiempo predeterminado (definido por el parámetro de ajuste “Recloser Coordination Time”) y por la caída del cartucho, es decir, Floco indica las fallas de maneras diferentes.
En la falla permanente, Floco verifica el evento de sobrecorriente, según su configuración, y en la secuencia, la caída del cartucho. En una falla permanente, Floco indica el evento parpadeando sus LEDs en color rojo.
Detección Automática
Floco es despachado desde fábrica en modo automático, sin necesidad de configuración para la entrada en operación. El algoritmo de detección automática de sobrecorriente detecta una condición anormal en la variación del fasor y de la amplitud de la corriente, generando un evento de falla.
Detección por di/dt
Opcionalmente, el Floco se puede configurar para actuar por el diferencial de la corriente en función del tiempo. El modo “di/dt” considera el diferencial de corriente en valores absolutos, dentro de un espacio de tiempo predeterminado, para indicar una falla.
Modo PIOC
Como otra opción, el Floco también puede configurarse para operar mediante la función de sobrecorriente instantánea (ANSI 50), donde el pick-up de corriente y el tiempo de detección (retraso) se establece en valores absolutos.
Características Técnicas

Principales características técnicas del Floco®

sensor-floco-indicador-de-faltas-hartbr-brasil

Autoalimentado por la red de distribución primaria de energía eléctrica

Floco® posee un circuito interno de autoalimentación y no tiene baterías o capacitores electrolíticos.
La energía para su operación se almacena en un banco de ultracapacitores;
No utiliza baterías o capacitores, lo que implica una reducción de costos con mantenimiento y la eliminación de la necesidad de descarte de productos químicos;
Envio das informações da falta ao sistema supervisório, mesmo após o cartucho cair;
Autonomía superior a 6 horas con los LEDs indicando la falla;
La conexión vía APP Hart Devices está siempre disponible localmente, independientemente de la corriente pasante en la red primaria;
Para la utilización en laboratorio, Floco cuenta con un conector USB-C para alimentación.
sensor-floco-indicador-de-faltas-hartbr-brasil

Sensores digitales y analógicos con supervisión remota

Floco® posee sensores internos de temperatura y humedad;
Acelerómetro para indicar si el cartucho está posicionado en la llave fusible o si se ha caído debido al rompimiento del fusible en consecuencia de una falla;
La corriente pasante es medida por un TC con núcleo nanocristalino, garantizando una precisión mejor a 1% en todo el rango de operación del dispositivo.
Además, Floco® posee un sensor de campo eléctrico para detección de la presencia de tensión en la red, que soporta las estrategias de recomposición.

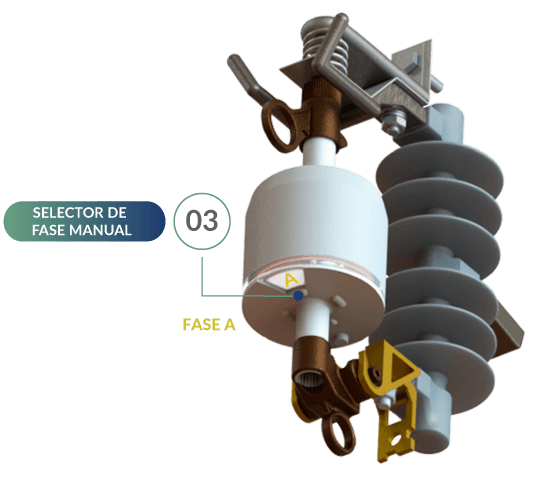

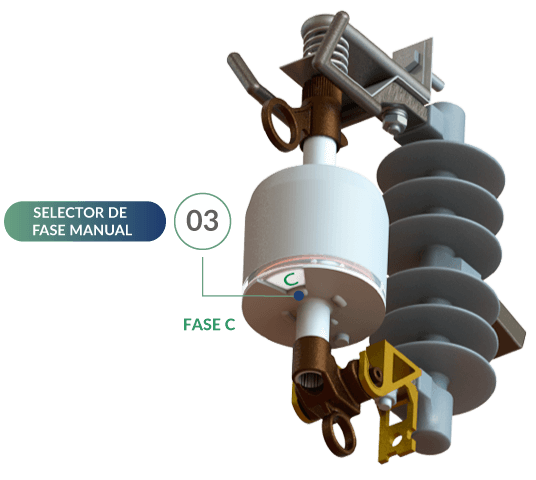

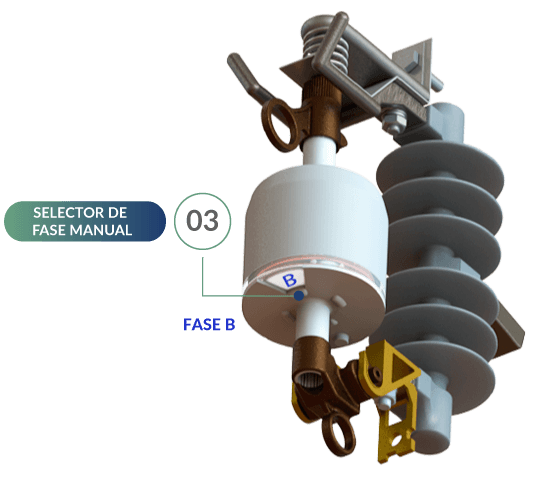

Selector de fase manual

El operador selecciona la fase correcta donde el Floco será instalado;
Un sensor de efecto hall detecta la fase de instalación, Fase A, B o C;
En un evento de falla, el Floco informará la fase correcta al sistema supervisor;
No es necesario herramientas adicionales o configuración especial por software.
App Android e iOS

APP Hart Devices para operación del Sensor Floco®

¡Vea el vídeo y conozca algunas funciones del indicador de fallas que pueden ser accedidas vía APP Hart Devices!
HartBR-Device-App-Sensor_Floco

Visualización de las funciones del Floco®

El APP Hart Devices posee funcionalidades que son configuradas de acuerdo con la red eléctrica de la concesionaria. En la pantalla, es posible visualizar las siguientes actividades en tiempo real:
Medición de la corriente de fase;
Detección de presencia de tensión;
Monitoreo de la red IoT​;
Análisis de eventos;
Parametrizaciones extras.

El Sensor Floco® es despachado desde fábrica en modo automático, eliminando la necesidad de configuraciones adicionales.

Conectividade en Cualquier Ambiente

Comunicación IoT

Para superar los desafíos de conectividad y proporcionar eficiencia operativa en cualquier ambiente, el equipo Floco® soporta las redes IoT actuales y está listo para nuevas tecnologías futuras:
Bluetooth 5.0 LE (para conexión del Aplicativo Hart Devices);
Narrowband-IoT (NB-IoT) - SIM Card on-board;
LoRa 915Mhz;
Antenas integradas​.
Tecnología IoT Avanzada

ArpeggIO® Suite

El ArpeggIO Suite permite la integración de la red IoT a los sistemas legados

ArpeggIO es un sistema que opera como broker de los protocolos IoT, como el MQTT, permitiendo la integración de los dispositivos Floco a los sistemas de las concesionarias.
Gestión de las conexiones de los dispositivos en la red;
Abarca los algoritmos de seguridad cibernética;
Gestión de actualizaciones de firmware;
Conversión de protocolo IoT para DNP3, IEC-61850, IEC-104, entre otros;
Configuración remota de los Flocos;
Lógicas de recomposición;
Banco de datos SQL.
Costo x Beneficio

Beneficios de la solución completa

Conozca los beneficios mensurables que brindan mayor confiabilidad y resultados en todo el sistema eléctrico de la concesionaria.

Mejoría en los indicadores de DEC y FEC

La rápida solución de la ocurrencia impacta positivamente en los indicadores regulatorios, reduciendo los costos relacionados a multas y penalidades.

Mejoría en el relacionamiento con el cliente

Las acciones tienen el objetivo de garantizar la calidad del servicio prestado al consumidor.

Reducción de costos operativos

Con el direccionamiento asertivo para el sitio exacto de la falla, es posible reducir el costo de desplazamiento de los equipos de campo, costos operativos y riesgos de accidentes de trabajo. La no necesidad de utilización de baterías también reduce los costos con mantenimiento y con de descarte de material.

Reducción del TMA (Tiempo Promedio de Atención)

La señalización de la falla tiene un impacto directo en el tiempo promedio de atención en el call center, mejorando los indicadores de rendimiento de los equipos.

Más Informaciones

Conozca más detalles del Sensor Floco

¡Obtenga más información técnica del producto! Explore las pestañas para visualizar vídeos o descargar el folleto y la guía de bolsillo.
Caso prefiera, puede contactar nuestro equipo comercial. ¡Estamos listos para atenderlo!
Vídeos de Instalación y Operación
Folleto y Guía de Bolsillo

Certificación

Producto con certificado de Ensayo de Tipo Kema

De conformidad con los estándares internacionales, el Sensor Floco® obtuvo el Certificado de Ensayo de Tipo emitido por el Kema Labs, según la norma IEEE 495/2007 – Guide for Testing Faulted Circuit Indicators.
