Religador Rocket-3F

O Desafio do Mercado

É garantir sustentabilidade tecnológica e competitividade local, desenvolvendo produtos que não apenas acompanhem, mas também antecipem as necessidades de redes cada vez mais autônomas e resilientes.

A expansão acelerada da automação nas redes de distribuição, impulsionada pela “primeira onda” de modernização, consolidou os religadores trifásicos como peças-chave nos sistemas inteligentes de energia. Contudo, o mercado enfrenta hoje um novo desafio: a dependência de fabricantes estrangeiros e a necessidade de inovações contínuas em um cenário já saturado por soluções tecnológicas estabelecidas. Com funcionalidades avançadas, como medições em ambos os lados da rede e operação em modo NA, os religadores tornaram-se mais complexos e integrados.
PROTEÇÃO E AUTOMAÇÃO DE REDES TRIFÁSICAS

Solução com comunicação via Bluetooth e Rede IoT, Solução de smart grid, telecomandada, de baixo custo e baixo consumo de energia

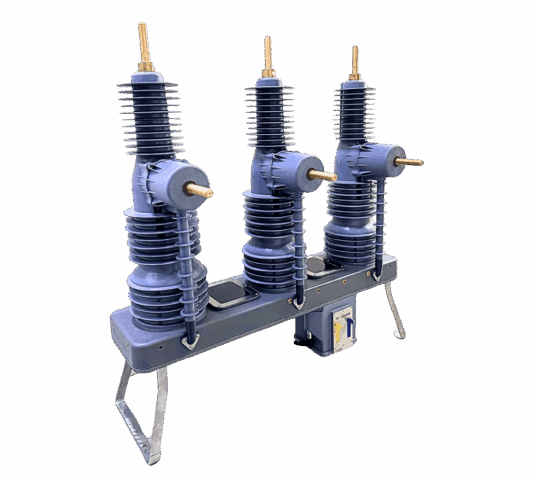

religador-trifasico-rocket-3f-harbr
A Solução
O Religador Trifásico Rocket-3F® possui um módulo de comunicação embarcado e auto alimentado, que possibilita a supervisionar e telecomandar através dos sistemas SCADA, via protocolo DNP3.0.
O Rocket-3F® é facilmente instalado em chaves fusíveis convencionais, dispensando o uso de ferramentas especiais.

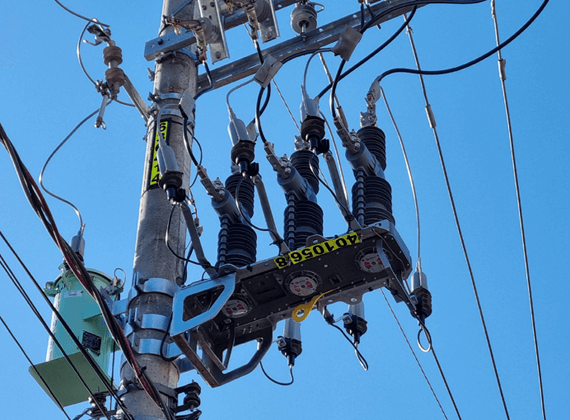

Conheça o Rocket-3F

Neste vídeo, o engenheiro Luiz Eduardo fala sobre o Rocket-3F em entrevista ao canal da ALESP.

Clique na imagem para assistir o vídeo.

Solução de Smart Grid
icone-acesso-smartphone-hartbr
icone-radio-iot-embarcado-hart
icone-integracao-com-scada-hartbr
Prancheta 27 cópia 3
icone-sem-uso-de-baterias-02
icone-preco-competitivo-hartbr
Diferencial do Produto

Proteção, telecomando e comunicação

Desenvolvido e fabricado integralmente no Brasil, o Religador Trifásico Rocket-3F® une as funções de proteção, comunicação, automação e telecomando no mesmo equipamento.

Tudo muito prático e economicamente viável! Com o uso das tecnologias de comunicação IoT disponíveis.

icon-app-bluetooth-iot-hartbr-02

Comunicação via Bluetooth e Rede IoT

A comunicação e parametrização é feita localmente via APP Hart Devices (Bluetooth) ou remotamente via redes de IoT.
icone-telecomando-via-redes-iot-hartbr

Telecomando via Redes de Io T

Utilizando o módulo de comunicação embarcado e auto alimentado, é possível supervisionar e telecomandar o Rocket-3F® através dos sistemas SCADA, via protocolo DNP3.0.
icone-meio-ambiente-e-sustentbilidade-hartbr

Meio Ambiente e Sustentabilidade

O material polimérico do Rocket-3F é 100% reciclável. Utilizamos painéis solares para geração de energia e aumento da autonomia do religador, quando não há alimentação.

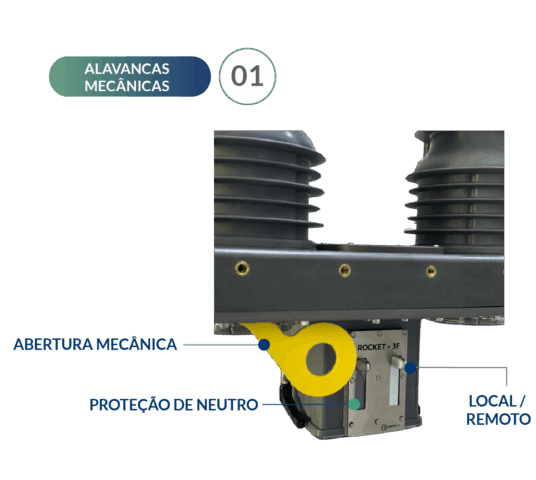

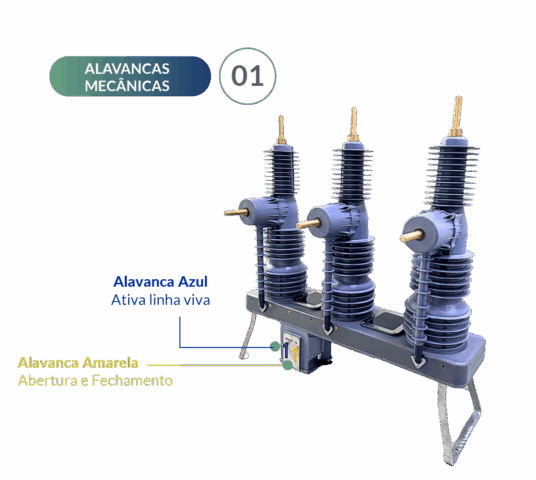

Alavancas Mecânicas

Modos de operação configuráveis para operação local

A caixa de controle integrada do Religador Rocket-3F® possui 4 alavancas para operação do equipamento a partir do solo, com uso de vara de manobra padrão.
Modo Chave
As proteções do religador estão desabilitadas, entretanto o equipamento reporta ao SCADA eventos de “falta”, seguindo suas configurações, neste caso operando como um sensor de falta, reparando nível de curto-circuito, data e hora, etc. Entretanto, estando configurado como chave, o equipamento não irá operar automaticamente em um evento de falta.
Modo Seccionalizador
O Rocket-3F, irá contar os eventos de falta, seguidos da abertura e religamento de um religador a montante, operando no tempo morto desse religador, isolando a falta do circuito e garantindo que uma menor área seja atingida pela falta de energia.
Modo de Operação
Podem ser habilitados/desabilitados remotamente pelo sistema SCADA ou localmente, utilizando o aplicativo Hart Devices.

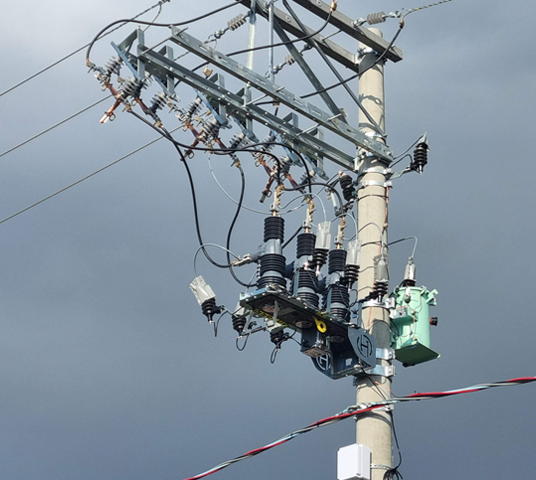

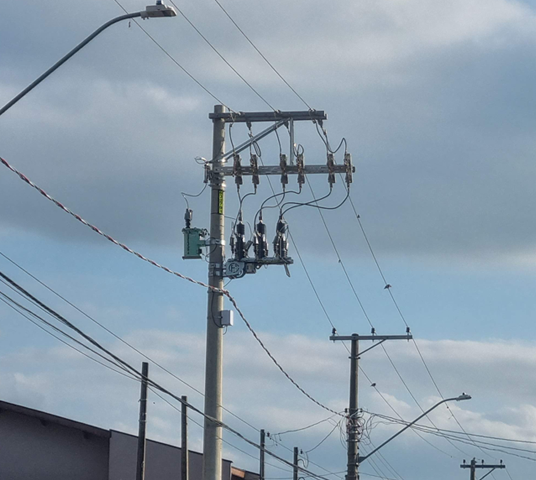

Características Técnicas

Principais características técnicas do Rocket-3F®

Autoalimentado pela rede elétrica primária de média tensão

O Rocket-3F® Utilização de Supercapacitores, o que dispensa o uso de baterias e elimina a necessidade de manutenções periódicas.
Corpo 100% polimérico, sem risco de corrosão;
Caixa de controle embarcada na unidade de potência;
Atuador magnético biestável, sem uso de molas para as operações;
Operações básicas são feitas a partir do solo, por vara de manobra;
Painéis solares para extensão da autonomia;
Utilização de Supercapacitores, o que dispensa o uso de baterias e elimina a necessidade de manutenções periódicas;
Equipamento completo pesa menos de 70kg.

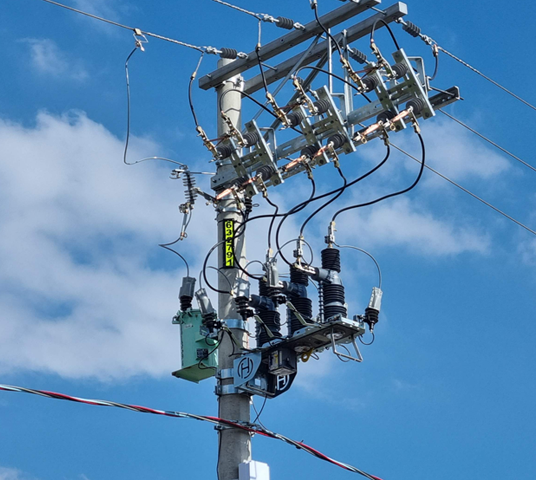

religador-rocket-3f-características-tecnicas-03

Sensores digitais e analógicos com supervisão remota

O Rocket-3F® possui sensores internos de temperatura e umidade, e também um sensor de campo elétrico para detecção da presença de tensão na rede, que auxilia nas estratégias de recomposição do sistema.
Acelerômetro para indicar se o religador está posicionado na chave fusível ou se foi desencaixado pela equipe de campo para manutenção da rede;
Sensores magnéticos de efeito Hall detectam a posição das alavancas manuais;
A corrente passante é medida por um TC (transformador de corrente), que garante precisão na medição em toda faixa de operação do Religador.

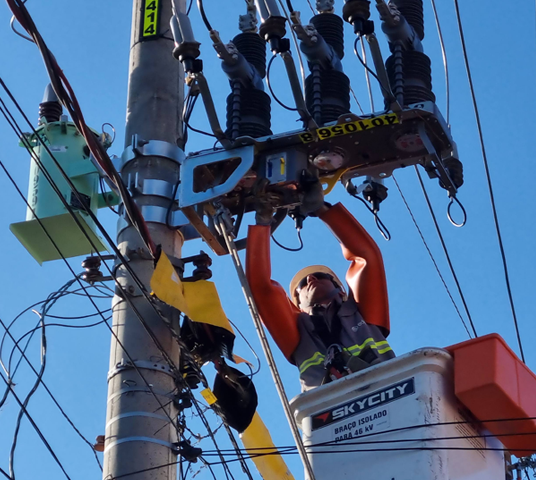

religador-rocket-3f-características-tecnicas-04

Geoposicionamento que indica o local exato do religador

Com chip GPS embarcado, o Rocket-3F informará ao SCADA, de forma dinâmica, o local exato da falta. Não há nenhuma configuração a ser feita, garantindo rapidez no envio da equipe em campo, em casos de faltas permanentes.
Com chip GPS embarcado, o Rocket-3F informará ao SCADA, de forma dinâmica, o local exato da falta. Não há nenhuma configuração a ser feita, garantindo rapidez no envio da equipe em campo, em casos de faltas permanentes.
A estampa de tempo confiável também permite segurança no acesso local, via aplicativo Hart Devices. O Rocket-3F solicita tokens de acesso que variam de acordo com a data do religador.
religador-rocket-3f-telecomunicacao-lora-nbiot-hartbr

100% integrável as mais modernas redes de IoT, em particular as redes LoRA, NB-IoT, 410/450MHz

O Rocket-3F foi desenvolvido, tendo como premissa sua integração às mais modernas redes de telecomunicação disponíveis, sem a necessidade de painéis externos de telecom.
Possui uma flexibilidade para absorver novas tecnologias de comunicação, que naturalmente surgirão ao longo de seu uso, uma vez que as tecnologias de telecomunicação, são muito mais voláteis que as utilizadas no setor elétrico.
O Rocket-3F provê um conector tipo XXX que suporta hoje redes tipo LoRA (xxxxx), Nb-IoT, 410/450 MHz e NTN (xxxx), sem a necessidade de se adicionar painéis externos de telecom, o que reduz o custo final do religador integrado ao SCADA.
App Android e iOS

APP Hart Devices to assist field operations

Assista o vídeo e conheça alguns comandos realizados via APP Hart Devices!

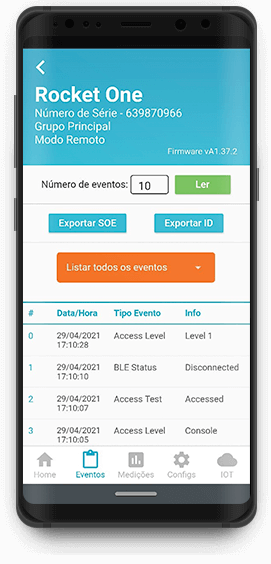

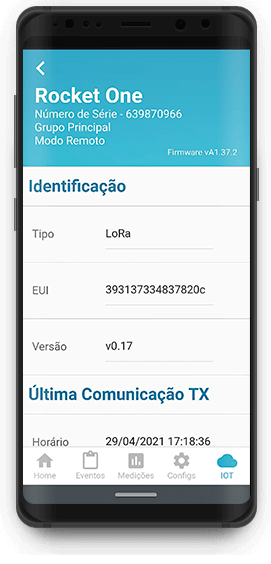

HartBR-Device-App-Religador-Rocket-1

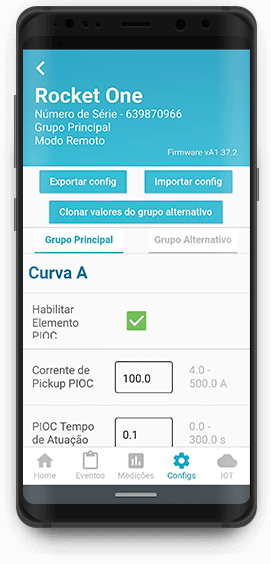

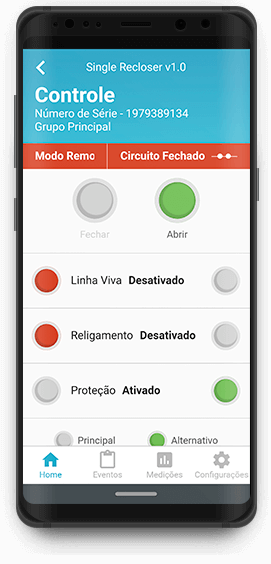

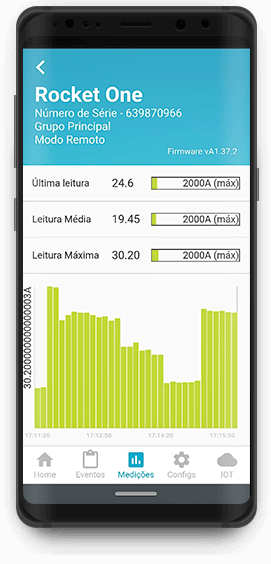

Comandos via APP Hart Devices

Com o APP Hart Devices é possível acessar o Rocket-3F via Bluetooth para realizar:
Leituras e comandos
Análises de log de eventos (Rocket-3F armazena os últimos 1000 eventos com estampa de tempos)
Ajustes de proteção, dentre outras atividades

Mais detalhes do aplicativo estão descritos no folheto.

Tecnologia IoT de Ponta

Integração ao SCADA com segurança cibernética e conectividade de última geração

As redes com tecnologia LoRaWAN e NB-IoT (Internet of Things) garantem que a comunicação de dados entre os dispositivos de campo e os sistemas SCADA seja sempre segura, oferecendo criptografia de ponta a ponta, dedicada aos servidores de rede e aplicativos. Com uma integração 100% compatível com as mais modernas redes IoT, o Rocket-3F se conecta às redes LoRa, NB-IoT, 410/450 MHz e NTN, dispensando a necessidade de painéis externos de telecom.
Rádio e antena embarcados
Sem necessidade de módulos externos
Broker dos Protocolos IoT

ArpeggIO® Suite

O ArpeggIO Suite permite a integração da rede IoT aos sistemas legados

O ArpeggIO é um sistema que opera como broker dos protocolos IoT, como o MQTT, permitindo a integração dos religadores Rocket-1 aos sistemas das concessionárias.
Gerenciamento das conexões dos devices na rede;
Engloba os algoritmos de cyber security;
Gerenciamento de atualização de firmwares;
Conversão de protocolo IoT para DNP3, IEC-61850, IEC-104, entre outros;
Configuração remota dos religadores;
Lógicas de recomposição;
Banco de dados SQL.
Custo x Benefício

Benefícios de ponta a ponta

Conheça os benefícios mensuráveis que trazem mais confiabilidade e resultado em todo o sistema elétrico da Concessionária.

Melhoria nos indicadores de DEC e FEC

Redução das interrupções no fornecimento de energia, graças à aplicação do religador Rocket-1.

Interoperabilidade

Uso de redes de comunicação e protocolos padronizados permitem o que Rocket-1 seja integrado a todos os sistemas tradicionais da concessionária.

Redução de custos de aquisição e instalação

Com maior valor agregado, o Rocket-1 dispensa a instalação de uma nova chave fusível, possui comunicação embarcada e suporta maior ciclo de operações, além de ser livre de manutenção.

Redução do tempo médio de atendimento

Com o Rocket-1 integrado aos sistemas da concessionária, é possível reduzir o número de deslocamentos de equipes e os riscos de acidentes de trabalho. A monitoração remota das variáveis da rede, auxilia na operação e no planejamento.

Mais Informações

Conheça mais detalhes do Rocket-3F

Obtenha mais informações técnicas do produto! Navegue nas abas para fazer o download do folheto e da proposta técnica.
Se preferir, entre em contato com nossa equipe comercial. Estamos prontos para atendê-lo!

Certificação

Produto testado no
CESI-Itália

Em conformidade com a IEEE C37.60-2019, o Religador Monofásico Rocket-1® foi testado e aprovado em todos os ensaios.
