Religador Rocket-1
O Desafio do Mercado
Cerca de 80% das faltas incidentes nas redes aéreas de distribuição de energia são de natureza transitória e podem ser resolvidas com a utilização de religadores.
As soluções tradicionais para proteção e automação das redes aéreas de distribuição, são de alta complexidade e não atendem integralmente às demandas das concessionárias, principalmente com relação às redes monofásicas. Na maioria das vezes os equipamentos restringem- se a comandos e operações locais, sendo necessário o deslocamento de uma equipe completa em campo para a operação e manutenção do equipamento, gerando um alto custo e manutenções periódicas. Além disso, esses equipamentos possuem limitações em suas configurações.
PROTEÇÃO E AUTOMAÇÃO DE REDES MONOFÁSICAS e TRIFÁSICAS
Solução de smart grid, telecomandada, que reduz em até 80% os eventos de faltas permanentes
![religador-rocket-1-instalado-chave-fusivel-site](https://hartbr.com/wp-content/uploads/2021/05/religador-rocket-1-instalado-chave-fusivel-site.png)
A Solução
O Religador Monofásico Rocket-1® é uma solução de smart grid para redes monofásicas e trifásicas. Possui um módulo de comunicação embarcado, que possibilita a supervisão e o telecomando do religador, através das redes de IoT, permitindo assim, uma redução de custo de até 80%, relacionado às despesas com deslocamento de equipes à campo e compensações.

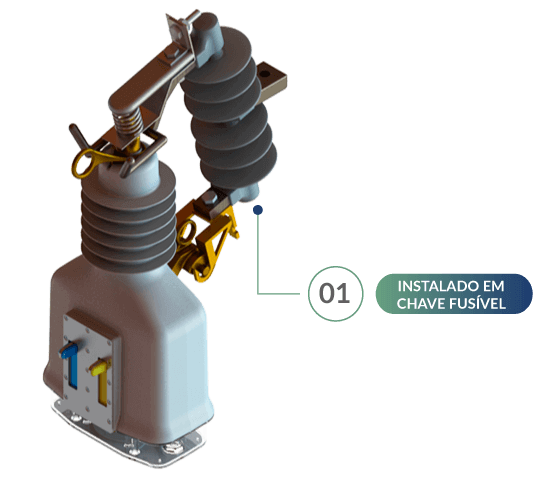

O Rocket-1® é facilmente instalado em chaves fusíveis convencionais, dispensando o uso de ferramentas especiais.
Conheça o Rocket-1
Nesse vídeo apresentamos os principais diferenciais do Rocket-1, assim é possível saber qual é o custo-benefício que a concessionária ganhará com esse equipamento.
Clique na imagem para assistir o vídeo.
Solução de Smart Grid
![icone-acesso-smartphone-hartbr](https://hartbr.com/wp-content/uploads/2021/04/icone-acesso-smartphone-hartbr.png)
![icone-radio-iot-embarcado-hart](https://hartbr.com/wp-content/uploads/2021/04/icone-radio-iot-embarcado-hart.png)
![icone-integracao-com-scada-hartbr](https://hartbr.com/wp-content/uploads/2021/04/icone-integracao-com-scada-hartbr.png)
![icone-autoalimentado-hartbr](https://hartbr.com/wp-content/uploads/2021/04/icone-autoalimentado-hartbr.png)
![icone-sem-uso-de-baterias-02](https://hartbr.com/wp-content/uploads/2021/05/icone-sem-uso-de-baterias-02.png)
![icone-preco-competitivo-hartbr](https://hartbr.com/wp-content/uploads/2021/04/icone-preco-competitivo-hartbr.png)
Diferencial do Produto
Proteção, comunicação e telecomando
Desenvolvido e fabricado integralmente no Brasil, o Religador Monofásico Rocket-1® une as funções de proteção, comunicação, automação e telecomando no mesmo equipamento.
Tudo muito prático e economicamente viável!! Com o uso das tecnologias de comunicação IoT disponíveis.
![icone-tempo-de-religamento-hartbr-02](https://hartbr.com/wp-content/uploads/2021/04/icone-tempo-de-religamento-hartbr-02.png)
Proteção com tempos de religamento elevados
Além da função Seccionalizador e Modo Chave (proteções desligadas), o Rocket-1® possui 4 operações até o bloqueio (sem o religador cair da chave fusível).
![icon-app-bluetooth-iot-hartbr-02](https://hartbr.com/wp-content/uploads/2021/04/icon-app-bluetooth-iot-hartbr-02.png)
Comunicação via Bluetooth e Rede IoT
A comunicação e parametrização é feita localmente via App (Bluetooth) ou remotamente via redes de IoT.
![icone-telecomando-via-redes-iot-hartbr](https://hartbr.com/wp-content/uploads/2021/05/icone-telecomando-via-redes-iot-hartbr.png)
Telecomando via Redes de IoT
Utilizando o módulo de comunicação embarcado, é possível supervisionar e telecomandar o Rocket-1® através dos sistemas SCADA ou APP Hart Devices.
Alavancas Mecânicas
Sistema de comando para operação local ou remoto

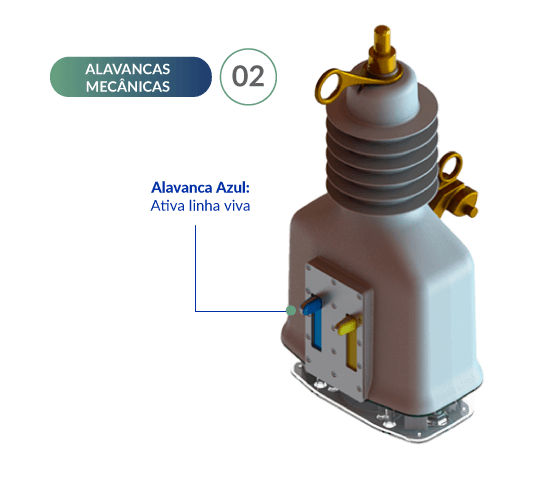

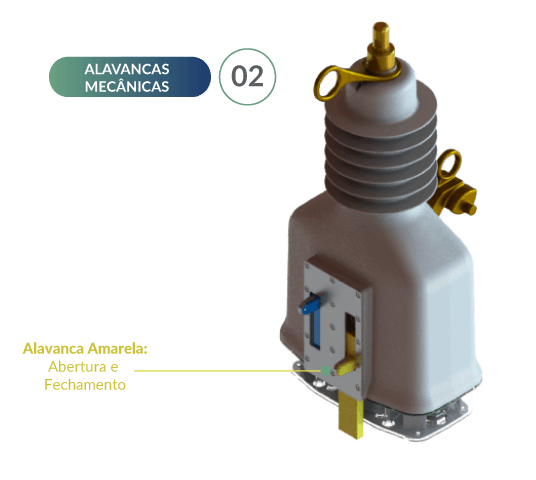

O Religador Rocket-1® é operado mecanicamente pelas alavancas amarela e azul.
Modo Local
Quando uma das alavancas é acionada, o religador entra no Modo Local, ignorando qualquer comando remoto do SCADA ou do Aplicativo.
Modo Remoto
Quando as alavancas não estão acionadas, o Rocket-1 está em Modo Remoto, tanto para o SCADA quanto para a conexão via Aplicativo.
Características Técnicas
Principais características técnicas do Rocket-1®
Autoalimentado pela rede elétrica primária de média tensão
O Rocket-1® possui um circuito interno de autoalimentação e não possui baterias, nem capacitores eletrolíticos.
A energia para sua operação é armazenada em um banco de ultracapacitores;
Não utiliza baterias e capacitores, o que representa redução de custos com manutenção e com o descarte de produtos químicos.
Em estado aberto, o Rocket-1 tem uma autonomia de até 5 dias, podendo, nesse período, receber inclusive comandos remotos do sistema SCADA;
Suporte auxiliar de alimentação via painéis fotovoltaicos, localizados na base do equipamento;
O acesso via APP Hart Devices está sempre disponível localmente, independentemente da corrente passante na rede primária;

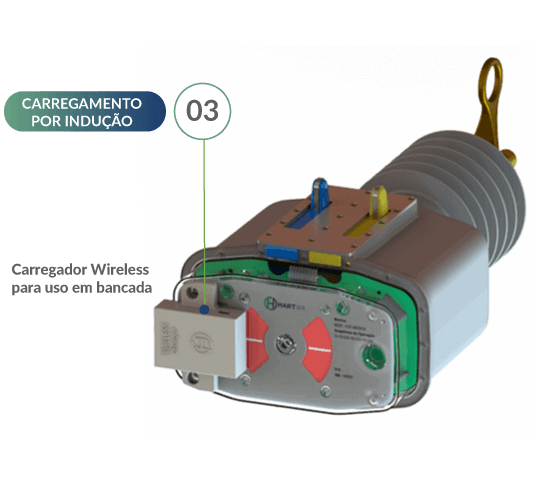

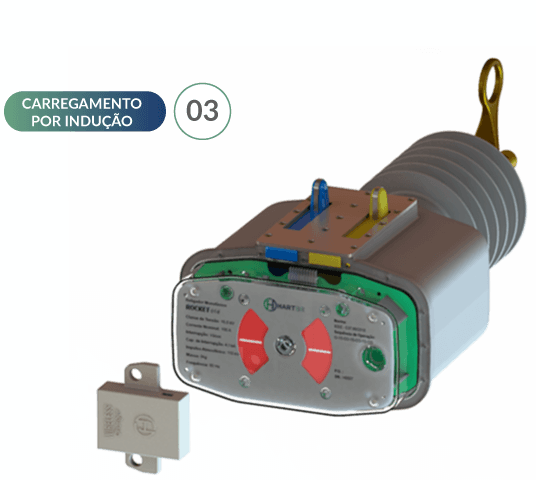

Para uso em laboratório, o Rocket- 1 conta com duas opções de carregadores, sendo um sem fios um outro com cabo, dispensando o uso de malas de correntes;
Por padrão, todos os religadores são fornecidos com um carregador cabeado.
Bandeirola mecânica para sinalização local

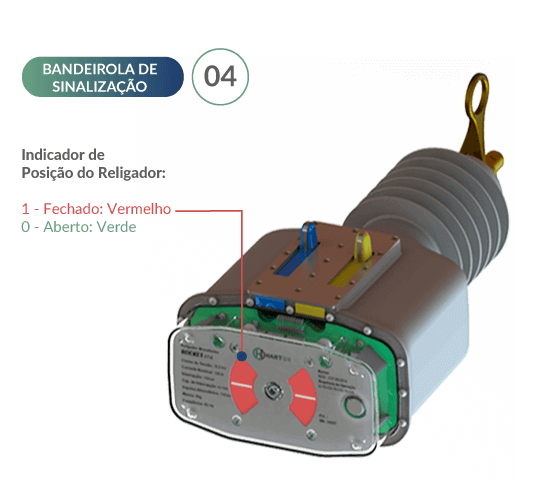

O Rocket-1® possui uma bandeirola mecânica, conectada ao eixo da ampola a vácuo, para sinalização de “Aberto” e “Fechado”.

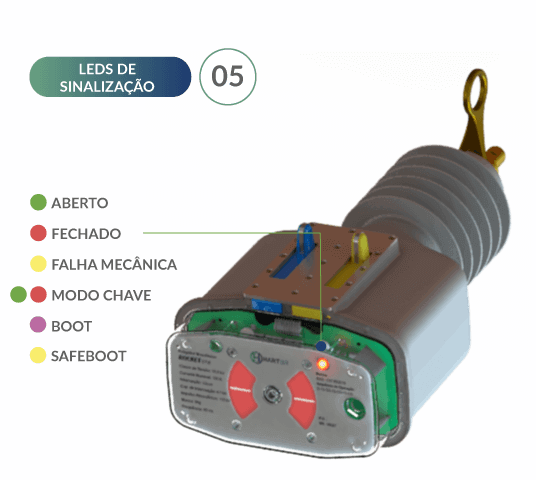

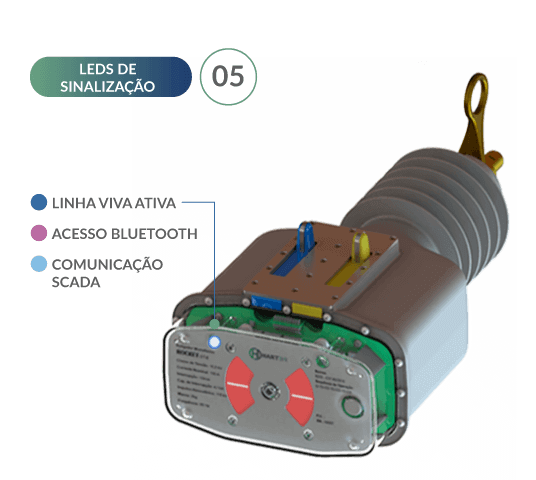

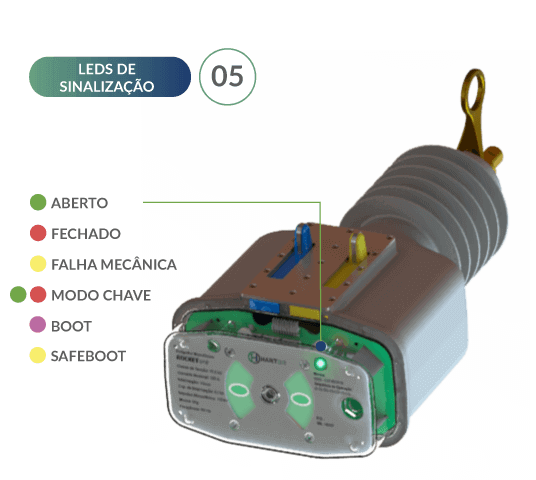

Sinalizações adicionais através de LEDs de alta intensidade:
- Modo Chave
- Modo Seccionalizador
- Linha-Viva ativado
- Religador em bloqueio (lockout)
- Sinalização de comunicação ativa (via Bluetooth e IoT)
Via aplicativo, todas as sinalizações estão disponíveis, incluindo um log dos últimos 1000 eventos, com estampa de tempo de 1 ms (GPS embarcado).
![video-religador-rocket-1-sensoriamento-hartbr](https://hartbr.com/wp-content/uploads/2021/05/video-religador-rocket-1-sensoriamento-hartbr.jpg)
Sensores digitais e analógicos com supervisão remota
O Rocket-1® possui sensores internos de temperatura e umidade, e também um sensor de campo elétrico para detecção da presença de tensão na rede, que auxilia nas estratégias de recomposição do sistema.
Acelerômetro para indicar se o religador está posicionado na chave fusível ou se foi desencaixado pela equipe de campo para manutenção da rede;
Sensores magnéticos de efeito Hall detectam a posição das alavancas manuais;
A corrente passante é medida por um TC (transformador de corrente), que garante precisão na medição em toda faixa de operação do Religador.
![video-religador-rocket-1-geoposionamento-da-falta](https://hartbr.com/wp-content/uploads/2021/05/video-religador-rocket-1-geoposionamento-da-falta.jpg)

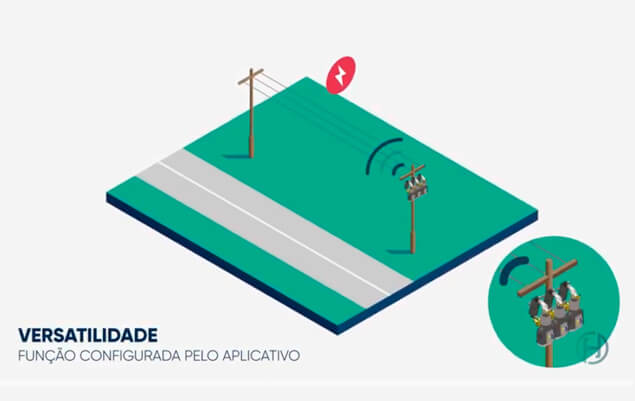

Geoposicionamento para indicação do local exato da falta
Com chip GPS embarcado, o Rocket-1 informará ao SCADA, de forma dinâmica, o local exato da falta. Não há nenhuma configuração a ser feita, garantindo rapidez no envio da equipe em campo, em casos de faltas permanentes.
O sincronismo do relógio interno do Rocket-1 também é feito pelo sinal de GPS. Dessa forma, o log de eventos possui estampa de tempo, permitindo que a sequência de eventos seja analisada de forma assertiva;
A estampa de tempo confiável também permite segurança no acesso local, via aplicativo Hart Devices. O Rocket-1 solicita tokens de acesso que variam de acordo com a data do religador.
![video-religador-rocket-1-telecomunicacao-iot](https://hartbr.com/wp-content/uploads/2021/05/video-religador-rocket-1-telecomunicacao-iot.jpg)

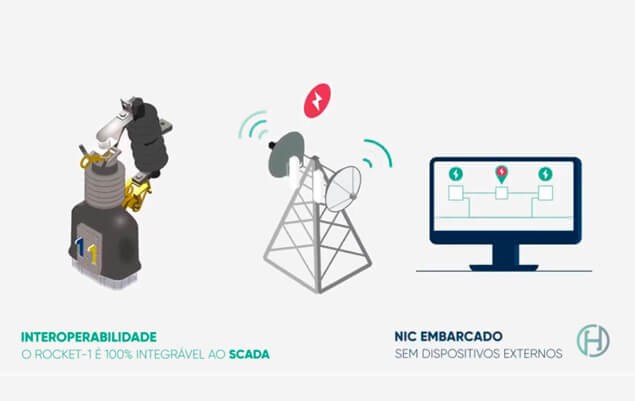

Telecomunicação via redes de IoT
Localmente o aplicativo Hart Devices garante acesso à monitoração e configuração do Rocket-1, através de uma conexão segura via Bluetooth.
O Rocket-1 solicita tokens de acesso que variam de acordo com o número de série do religador e a data de acesso. Existem três níveis de acesso ao equipamento.
Remotamente o Rocket-1 pode ser comandado e configurado, via redes de IoT. A integração ao sistema SCADA não possui limitações, todas as variáveis analógicas e digitais estão disponíveis para leitura.
Com redes LoRa o alcance típico é de 15 a 20km com linha de visão, desde o gateway até cada Rocket-1. Um único gateway suporta mais de 50 Rockets!
A evolução tecnológica dos meios de Telecom é garantida através de um barramento padronizado de comunicação, permitindo que outras tecnologias de comunicação, que vierem a surgir, sejam rapidamente integradas ao Rocket-1.
Conheça todas as características técnicas do Religador Rocket-1®. Baixe agora o folheto.
App Android e iOS

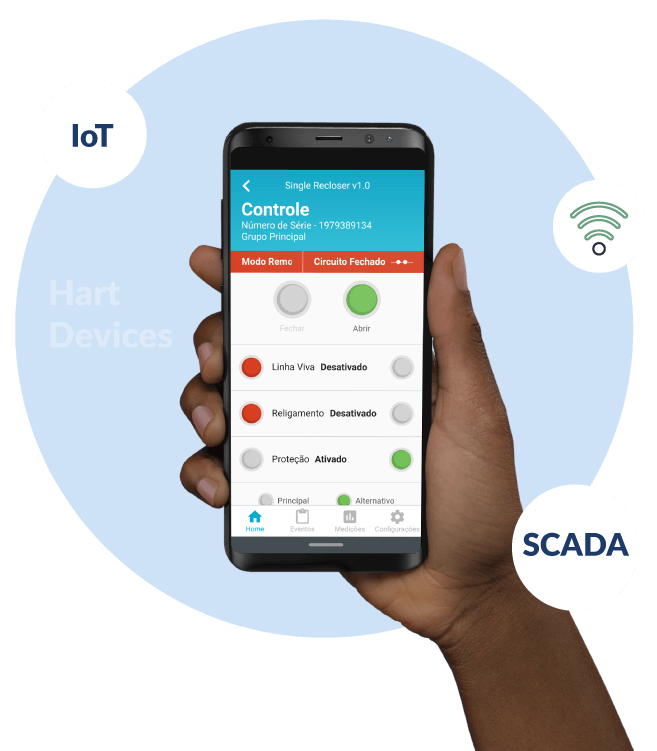

APP Hart Devices para auxiliar na operação em campo
Assista o vídeo e conheça alguns comandos realizados via APP Hart Devices!
![HartBR-Device-App-Religador-Rocket-1](https://hartbr.com/wp-content/uploads/2021/05/HartBR-Device-App-Religador-Rocket-1.png)
Comandos via APP Hart Devices
Além de ajudar a reduzir o tempo de atendimento e ampliar a segurança operacional, com o APP Hart Devices é possível acessar o Rocket-1 via Bluetooth para:
Leituras e comandos;
Análises de log de eventos;
Ajustes de proteção;
Verificar status da conexão com rede IoT;
Exportar log de eventos;
Importar e exportar as ordens de ajuste.
Mais detalhes do aplicativo estão descritos no folheto.
Tecnologia IoT de Ponta
Integração ao SCADA com segurança cibernética
As redes com tecnologia LoRaWAN e NB-IoT (Internet of Things), garantem que a comunicação de dados entre os dispositivos de campo com sistemas SCADA (Supervisory Control and Data Acquisition), seja sempre segura, pois oferecem criptografia de ponta a ponta, dedicada aos servidores de rede e aplicativos.
Rádio e antena embarcados
Módulos alimentados pelo próprio religador
Sem necessidade de módulos externos
Integração via protocolos padrão
Baixo custo
Broker dos Protocolos IoT
ArpeggIO® Suite
![sistemas-legados-arpeggio-sistema-hartbr](https://hartbr.com/wp-content/uploads/2021/05/sistemas-legados-arpeggio-sistema-hartbr.jpg)
O ArpeggIO Suite permite a integração da rede IoT aos sistemas legados
O ArpeggIO é um sistema que opera como broker dos protocolos IoT, como o MQTT, permitindo a integração dos religadores Rocket-1 aos sistemas das concessionárias.
Gerenciamento das conexões dos devices na rede;
Engloba os algoritmos de cyber security;
Gerenciamento de atualização de firmwares;
Conversão de protocolo IoT para DNP3, IEC-61850, IEC-104, entre outros;
Configuração remota dos religadores;
Lógicas de recomposição;
Banco de dados SQL.
Custo x Benefício
Benefícios de ponta a ponta
Conheça os benefícios mensuráveis que trazem mais confiabilidade e resultado em todo o sistema elétrico da Concessionária.
Mais Informações
Conheça mais detalhes do Rocket-1
Obtenha mais informações técnicas do produto! Navegue nas abas para visualizar vídeos ou fazer o download do folheto e do guia de bolso.
Se preferir, entre em contato com nossa equipe comercial. Estamos prontos para atendê-lo!
Vídeos de Instalação e Operação
Folheto, Manual e Guia de Bolso
Certificação
Produto testado no
CESI-Itália
Em conformidade com a IEEE C37.60-2019, o Religador Monofásico Rocket-1® foi testado e aprovado em todos os ensaios. A se destacar:
Elevação de temperatura - 200A // Corrente de surge – 65kA // Grau de proteção - IP65 // Ensaios de Sobrecorrente - 4,2kA/2s // Corrente mínima de disparo - 4A // Operações Mecânicas // Descargas Parciais // Ensaios Dielétricos // Ensaio Tempo x Corrente (Curvas ANSI e IEC)
![logo-cesi-italia-ensaios-religador](https://hartbr.com/wp-content/uploads/2021/04/logo-cesi-italia-ensaios-religador.png)
