Sensor Floco
O Desafio das Redes de Distribuição
O baixo grau de monitoramento da rede elétrica de distribuição torna o tempo de detecção e correção da falta mais demorado e extenso.
Em grande parte dos casos de falta de energia, a distribuidora é informada através de um contato do consumidor com o call center, porém, muitas vezes, o problema relatado não é uma falha na rede elétrica, mas sim na instalação interna da residência.
O baixo grau de monitoramento da rede elétrica de distribuição torna o tempo de detecção e correção da falta mais demorado e extenso, pois a equipe precisa vistoriar longos trechos da rede, verificando ponto a ponto (queima de transformadores, rompimentos de elos, problemas em chaves seccionadoras, queda de postes, rompimento de cabos, etc).
SOLUÇÃO SMART GRID
Solução para localização de faltas em redes de média tensão, com comunicação embarcada e integração aos sistemas legados
A Solução
O Floco® é um indicador autoalimentado para localização de faltas em redes de média tensão, que possui ações essenciais que visam garantir a melhoria e a eficiência no processo de identificação da falta e recomposição da rede:
01.
Sinalizar a ocorrência ao Centro de Operações por meio de um módulo de comunicação embarcado no próprio equipamento.
02.
Direcionar a equipe de campo de maneira assertiva ao local, reduzindo assim o tempo de atendimento para a solução da ocorrência.
03.
Manter íntegra a função de proteção, desempenhada pelos elos fusíveis.
Tecnologia 100% Própria
Diferencial do Produto
Monitoramento da rede elétrica em tempo real
O Floco® é a solução com a melhor relação custo-benefício dentre os produtos disponíveis no mercado para sistemas de localização de faltas. Possui características inovadoras para ser adotado em larga escala pelas concessionárias de distribuição.
O Floco® possui funções relevantes para os sistemas de Smart Grid:
Localização de falta (Geoposicionado)
Monitoramento da carga com precisão de 1,0% da corrente
Detecção da queda do cartucho com detecção de tensão
Integração aos sistemas SCADA
Suporte a automação e planejamento do sistema
Manutenção da função fusível
Economia Operacional
Instalação em chave fusível convencional de
qualquer fabricante
O procedimento de instalação do Floco® é basicamente o mesmo já adotado para substituição de cartuchos fusíveis convencionais, dispensando o uso de ferramentas especiais.
Fácil instalação
Sem necessidade de configuração
Sem baterias
Sem alterações dos elos fusíveis
Clique no botão e veja como o Floco® é instalado.
Detecção de falta transitória
Algoritmos e formas de identificação das faltas
A lógica para detecção de falta transitória verifica a variação abrupta de corrente e consequentemente o retorno às condições normais, permitindo a atuação das equipes de rede de forma preditiva (antes da queima do elo fusível).
A detecção de sobrecorrente seguirá a configuração do Floco, ou seja, automática, di/dt ou ajuste de pick-up. Em caso de detecção de uma falta transitória, o Floco sinalizará o evento piscando seus LEDs na cor amarela.
A falta permanente implica na ausência de tensão e corrente por um tempo pré-determinado (determinado pelo parâmetro de ajuste “Recloser Coordination Time”) e pela queda do cartucho, ou seja, o Floco sinaliza as faltas de formas diferentes.
Na falta permanente, o Floco verifica o evento de sobrecorrente, conforme sua configuração e, na sequência, a queda do cartucho. Em uma falta permanente, o Floco sinaliza o evento pisando seus LEDs na cor vermelha.
Detecção Automática
O Floco sai de fábrica em modo automático, dispensando a sua configuração para entrada em operação. O algoritmo de detecção automática de sobrecorrente, detecta uma condição anormal na variação do fasor e da amplitude da corrente, gerando um evento de falta.
Detecção por di/dt
Opcionalmente, o Floco pode ser configurado para atuar pelo diferencial da corrente em função do tempo. O modo di/dt considera o diferencial de corrente em valores absolutos, dentro de um espaço de tempo pré determinado, para indicar uma falta.

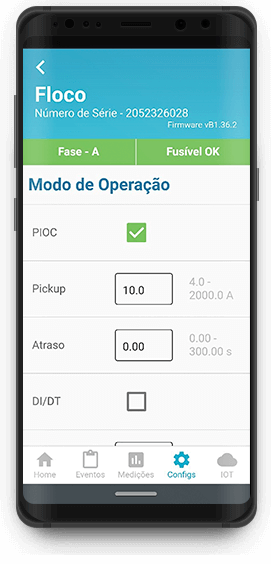

Modo PIOC
O Floco também pode ser configurado para operar pela função de sobrecorrente instantânea (ANSI 50), onde o pick-up de corrente e o tempo de detecção (atraso) são configurados em valores absolutos.
Características Técnicas
Principais características técnicas do Floco®
Autoalimentado pela rede de distribuição primária de energia elétrica
O Floco® possui um circuito interno de autoalimentação e não possui baterias, nem capacitores eletrolíticos.
A energia é armazenada em um banco de ultracapacitores;
Sem uso de baterias, o que dispensa manutenções periódicas e, consequentemente, descartes, eliminando o custo operacional;
Envio das informações da falta ao sistema supervisório, mesmo após o cartucho cair;
Autonomia acima de 6 horas com os LEDs sinalizando a falta;
O acesso via Aplicativo está sempre disponível localmente, independentemente da corrente passante;
Para uso em laboratório, o Floco possui um conector USB-C para alimentação.
Sensores digitais e analógicos com supervisão remota
O Floco® possui sensores internos de temperatura e umidade;
Acelerômetro para indicar se o cartucho está posicionado na chave fusível ou se está caído devido ao rompimento do elo fusível em consequência de uma falta;
A corrente passante é medida por um TC com núcleo nanocristalino, garantindo precisão melhor que 1% em toda faixa de operação do dispositivo.
Além disso, o Floco® possui um sensor de campo elétrico para detecção da presença de tensão na rede, que auxilia nas estratégias de recomposição.

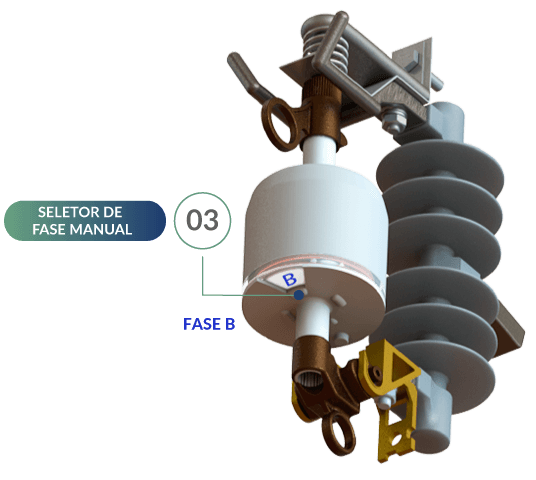

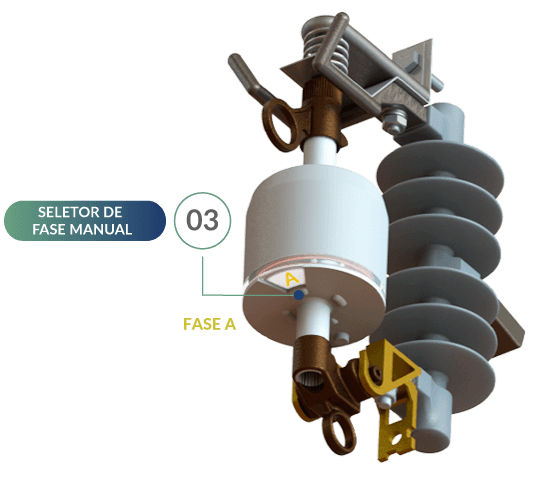

Seletor de fase manual
O eletricista seleciona a fase correta onde o Floco será instalado;
Um sensor de efeito hall detecta a fase de instalação, Fase A, B ou C;
Em um evento de falta, o Floco informará a fase correta ao sistema supervisório;
Não é necessário ferramentas ou configuração por software.
Conheça todas as características técnicas do Sensor Floco®. Baixe agora o folheto.

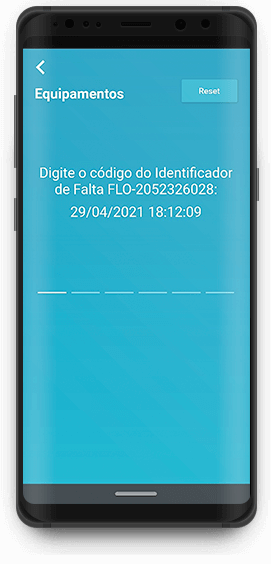

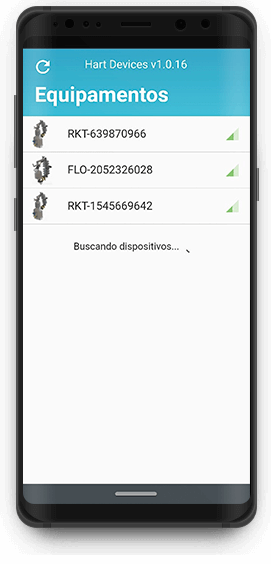

App Android e iOS
APP Hart Devices para operação do Sensor Floco®
Assista o vídeo e conheça algumas atividades do indicador de faltas que podem ser visualizadas via APP Hart Devices!

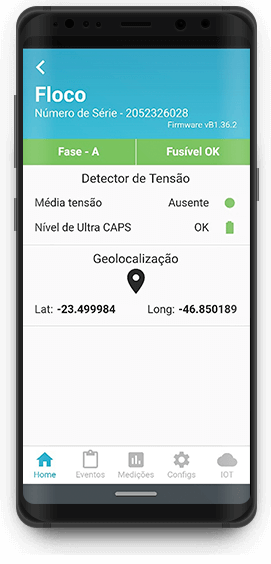

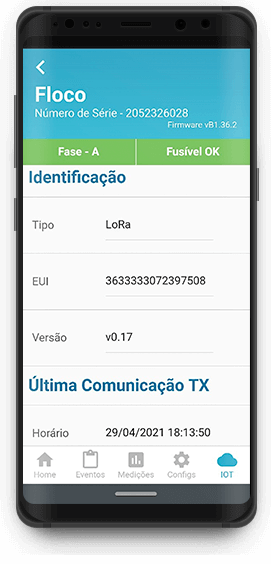

Visualização das atividades do Floco®
O APP Hart Devices possui funcionalidades que são configuradas de acordo com a rede elétrica da concessionária. Na tela, é possível visualizar as atividades em tempo real:

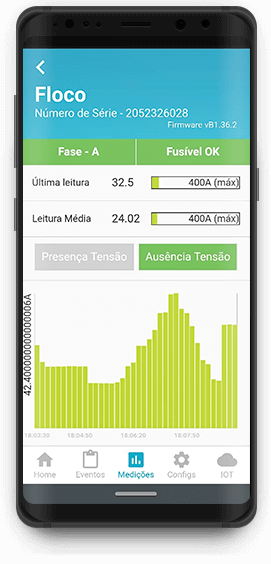

Medição da corrente de fase;
Detecção de presença de tensão;
Monitoração da rede IoT;

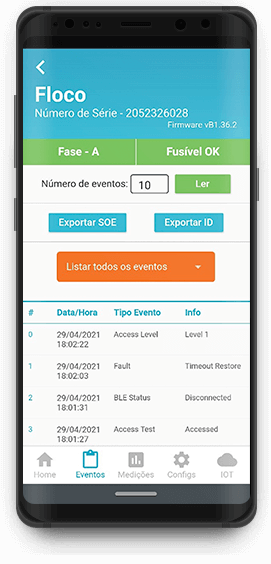

Análises de eventos;
Parametrizações extras.
O Sensor Floco® sai de fábrica em modo automático, dispensando a necessidade de configurações adicionais.
Conectividade em Qualquer Ambiente
Comunicação IoT
Para vencer os desafios de conectividade e proporcionar eficiência operacional em qualquer ambiente, o Floco® suporta redes de IoT atuais e está pronto para novas tecnologias que venham a surgir:
Bluetooth 5.0 LE (para conexão do Aplicativo Hart Devices);
Narrowband-IoT (NB-IoT) - SIM Card on-board;
LoRa 915Mhz;
Antenas integradas.
Tecnologia IoT de Ponta
ArpeggIO® Suite
O ArpeggIO Suite permite a integração da rede IoT aos sistemas legados
O ArpeggIO é um sistema que opera como broker dos protocolos IoT, como o MQTT, permitindo a integração dos dispositivos Floco aos sistemas das concessionárias.
Gerenciamento das conexões dos devices na rede;
Engloba os algoritmos de cyber security;
Gerenciamento de atualização de firmwares;
Conversão de protocolo IoT para DNP3, IEC-61850, IEC-104, entre outros;
Configuração remota dos FLOCOS;
Lógicas de recomposição;
Banco de dados SQL.
Custo x Benefício
Benefícios de ponta a ponta
Conheça os benefícios mensuráveis que trazem mais confiabilidade e resultado em todo o sistema elétrico da Concessionária.
Mais Informações
Conheça mais detalhes do Sensor Floco
Obtenha mais informações técnicas do produto! Navegue nas abas para visualizar vídeos ou fazer o download do folheto e do guia de bolso.
Se preferir, entre em contato com nossa equipe comercial. Estamos prontos para atendê-lo!
Vídeos de Instalação e Operação
Folheto e Guia Rápido
Certificação
Produto com certificado de Ensaio de Tipo Kema
Em conformidade com os padrões internacionais, o Sensor Floco® obteve o Certificado de Ensaio de Tipo emitido pelo Kema Labs, conforme norma IEEE 495/2007 – Guide for Testing Faulted Circuit Indicators.
