PROTECCIÓN, COMUNICACIÓN Y CONTROL REMOTO Rocket-1 Reconectador Monofásico El Rocket-1® es una solución de smart grid para la protección y
la automatización de redes monofásicas y trifásicas.
Haga clic en el botón para navegar

El desafío del Mercado

Aproximadamente un 80% de las fallas incidentes en las redes aéreas de distribución de energía son de naturaleza transitoria y pueden resolverse con la aplicación de reconectadores.

Las soluciones tradicionales para protección y automatización de las redes aéreas de distribución son de alta complejidad y no cumplen plenamente las demandas de las concesionarias, especialmente con relación a las redes monofásicas. En la mayoría de los casos, las soluciones se restringen a comandos y operaciones locales, siendo necesario el desplazamiento de un equipo de campo completo para la operación y mantenimiento de la solución, generando un alto costo y mantenimiento periódico. Además, estas soluciones poseen limitaciones en sus configuraciones.
PROTECCIÓN Y AUTOMATIZACIÓN DE REDES MONOFÁSICAS Y TRIFÁSICAS

Solución para smart grid con comunicación y control remoto, que reduce hasta un 80% los eventos de fallas permanentes

reconectador-rocket-1-instalado-en-llave-fusible-convencional
La Solución
El Reconectador Monofásico Rocket-1® es una solución para smart grid aplicable en redes monofásicas y trifásicas. Posee módulo de comunicación interno que posibilita la comunicación y control remoto del reconectador a través de las redes de IoT, permitiendo, de este modo, reducir los costos operacionales relacionados con desplazamiento de equipos al campo y otras compensaciones en hasta un 80%.

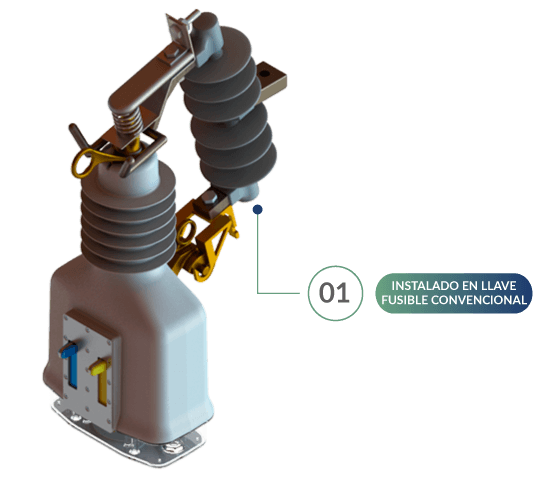

Rocket-1® es fácilmente instalado en llaves fusibles convencionales, sin la necesidad de herramientas especiales.

Conozca el Rocket-1

En este vídeo presentamos las principales ventajas del Rocket-1. Esta presentación soportará un análisis del costo-beneficio por parte de la concesionaria con la aplicación de esta solución.

Haga clic en la imagen para ver el vídeo.

Proyectado para 10.000 operaciones, sin mantenimientos
icone-enlace-local-smartphone-hartbr
icone-conectado-con-redes-iot
icone-integracion-scada-hartbr
icone-autoalimentado-red-eletrica-hartbr
icone-sin-uso-de-baterias
icone-precio-competitivo-hartbr
Ventajas de la Solución

Protección, comunicación y control remoto

100% Desarrollado y fabricado en Brasil,el Reconectador Monofásico Rocket-1® une las funciones de protección, comunicación, automatización y control remoto en el mismo equipo.

¡Todo práctico y económicamente viable! Con la aplicación de tecnologías de comunicación IoT disponibles.

icone-tempo-de-religamento-hartbr-02

Protección con tiempos de reconexión elevados

Además de la función Seccionalizador y Modo Llave (con protecciones desactivadas), Rocket-1® puede configurarse para 4 operaciones hasta el bloqueo (sin que el reconectador se desconecte físicamente de la llave fusible)..
icon-app-bluetooth-iot-hartbr-02

Comunicación vía Bluetooth y Red IoT

La comunicación y parametrización se realiza localmente vía App (Bluetooth) o remotamente vía redes IoT.
icone-telecomando-via-redes-iot-hartbr

Control remoto vía Redes IoT

A través del módulo de comunicación interno, es posible supervisar y controlar remotamente el Rocket-1® utilizando el sistema SCADA o el APP Hart Devices.

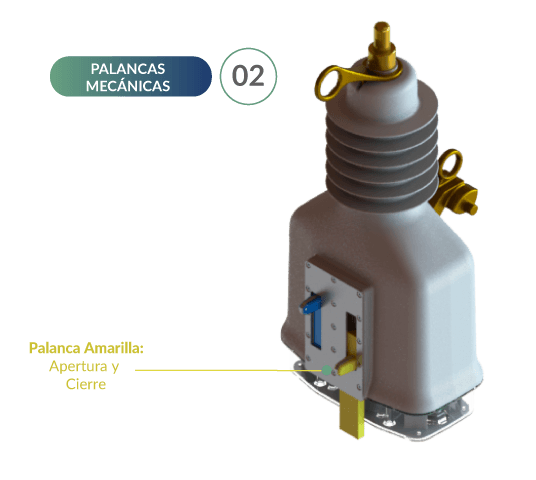

Palancas Mecânicas

Sistema de comando para operación local o remota

El Reconectador Rocket-1® es operado mecánicamente por las palancas de colores amarilla y azul.​
Modo Local
Cuando se acciona una de las palancas, el reconectador entra en configuración “Modo Local”, rechazando cualquier comando remoto desde el SCADA o del APP Hart Devices.
Modo Remoto
Cuando las dos palancas no están accionadas, el Rocket-1 está configurado en “Modo Remoto”, aceptando conexiones desde el SCADA o a través del APP Hart Devices.
Características Técnicas

Principales características técnicas del Rocket-1®

Autoalimentado por la red eléctrica primaria de media tensión

Rocket-1® posee un circuito interno de autoalimentación sin la utilización de baterías o capacitores electrolíticos.
La energía para su operación se almacena en un banco de ultracapacitores;
No utiliza baterías o capacitores, lo que implica una reducción de costos con mantenimiento y la eliminación de la necesidad de descarte de productos químicos;
Autonomía de 14 días, manteniendo la capacidad de recibir comandos remotos del sistema SCADA durante este periodo;
Soporte auxiliar de alimentación vía paneles fotovoltaicos, ubicados en la base del equipo;
La conexión vía APP Hart Devices está siempre disponible localmente, independientemente de la corriente pasante en la red primaria;

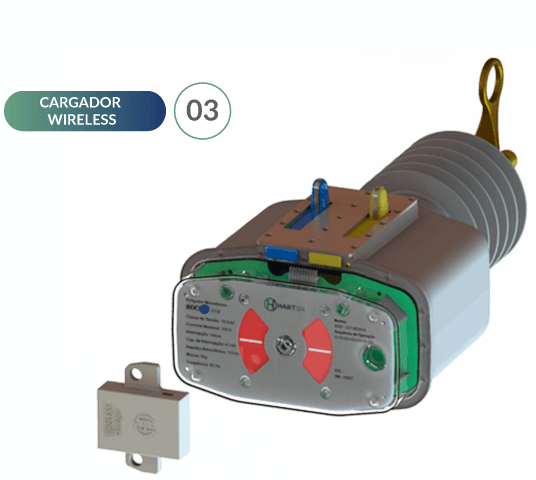

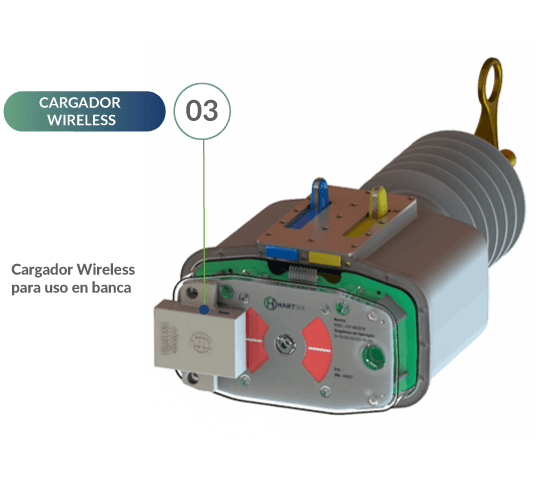

Para la utilización en laboratorio, Rocket-1 cuenta con un cargador “wireless”, lo que elimina la necesidad de bolsas de corriente.

Banderín mecánico para la indicación local

Rocket-1® posee un banderín mecánico, conectado al eje de la ampolla al vacío, para la indicación de “Abierto” y “Cerrado”.

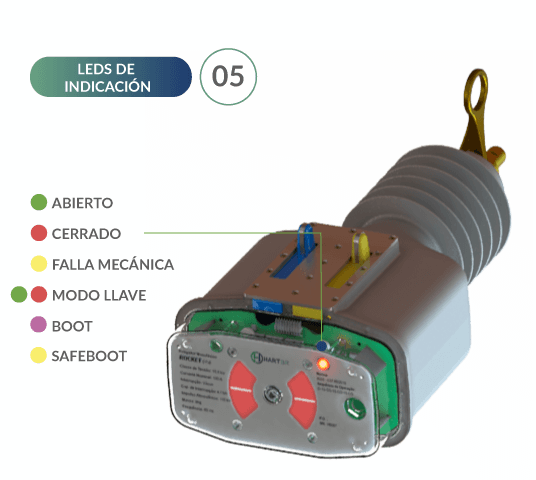

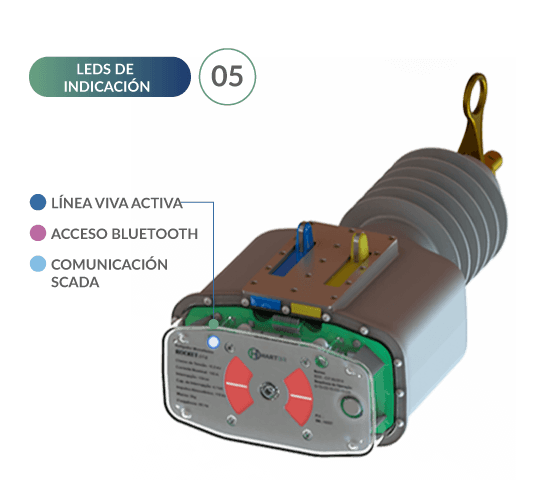

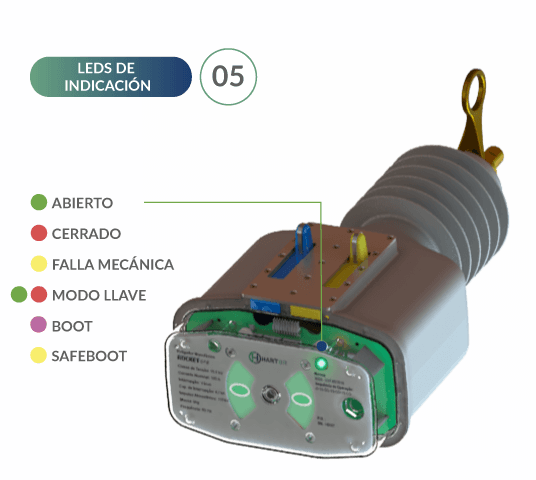

Señalizaciones adicionales a través de LEDs de alta intensidad:
- Modo Llave - Modo Seccionalizador - Línea-Viva activado - Reconectador en bloqueo (lockout) - Señalización de comunicación activa (vía Bluetooth y IoT)
Vía APP Hart Devices, todas las señalizaciones están disponibles, incluyendo un log de los últimos 1.000 eventos, con registros de tiempo de 1 ms (debido al GPS interno).
video-sensors-recloser-rocket-1-hartbr

Sensores digitales y analógicos con supervisión remota

Rocket-1® posee sensores internos de temperatura y humedad, y también un sensor de campo eléctrico para la detección de presencia de tensión en la red, que soporta las estrategias de recomposición del sistema.
Acelerómetro para identificar si el reconectador se encuentra posicionado en la llave fusible o si ha sido desacoplado por el equipo de campo para el mantenimiento de la red;
Sensores magnéticos de efecto Hall detectan la posición de las palancas manuales;
La corriente pasante es medida por un TC (transformador de corriente), que garantiza una precisión de 1% en todo el rango de operación del Reconectador.
video-geopositioning-recloser-rocket-1-hartbr

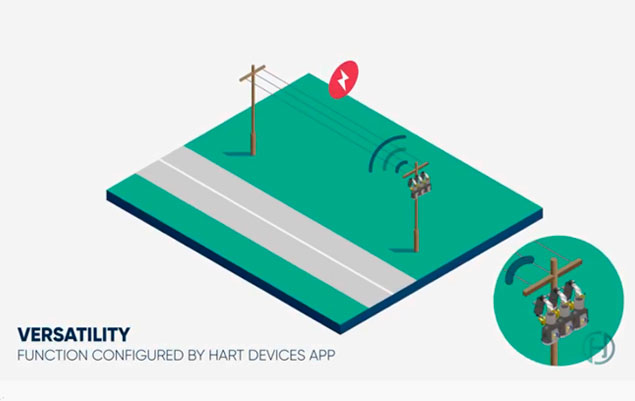

Geoposicionamiento para la indicación del sitio exacto de la falla

Con GPS interno, el Rocket-1 informa al SCADA, de forma dinámica, el sitio exacto de la falla ocurrida. No es necesario ninguna configuración adicional, lo que garantiza eficiencia y agilidad en el despacho del equipo de campo en los casos de fallas permanentes.
La sincronización del reloj de Rocket-1 también se realiza mediante la señal de GPS. De esta manera, el log de eventos posee un registro de tiempo con precisión de 1ms, lo que permite un análisis asertivo de la secuencia de eventos.
El registro de tiempo confiable también garantiza la seguridad en el acceso local, a través del APP Hart Devices. Rocket-1 solicita tokens de acceso que varían de acuerdo con la fecha del reconectador.
video-telecommunication-recloser-rocket-1-hartbr

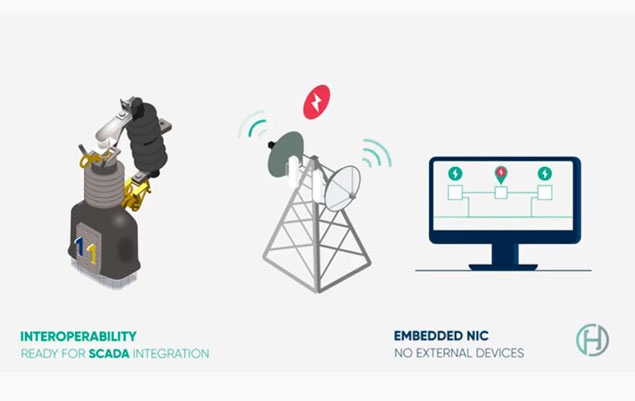

Comunicación Remota vía redes IoT

Localmente la aplicación Hart Devices garantiza el acceso al monitoreo y la configuración del Rocket-1 a través de una conexión segura vía Bluetooth.
Rocket-1 solicita tokens de acceso que varían de acuerdo con el número de serie del reconectador y la fecha de acceso. Existen tres niveles de acceso al equipo.
Remotamente Rocket-1 puede ser controlado y configurado, vía redes IoT. La integración al sistema SCADA no posee limitaciones y todas las variables analógicas y digitales están disponibles para lectura.
La evolución de la tecnología de comunicación está garantizada a través de una barra colectora estandarizada, permitiendo que otras tecnologías de comunicación que surjan sean rápidamente integradas al Rocket-1.
App Android e iOS

APP Hart Devices para la operación en campo

¡Vea el vídeo para conocer algunos comandos realizados a través de la APP Hart Devices!
hand-holding-hart-devices-app

Comandos vía APP Hart Devices

Además de reducir el tiempo de atención y ampliar la seguridad operativa, con el APP Hart Devices es posible acceder al Rocket-1 vía Bluetooth para:
Lecturas y comandos;
Análisis del log de eventos;
Configuraciones de protección;
Estado de la conexión con la red IoT;
Exportación del log de eventos;
Importación y exportación de las órdenes de ajuste.

Más detalles acerca del APP en el folleto.

Tecnología IoT Avanzada

Integración al SCADA con seguridad cibernética

Las redes con tecnología LoRaWAN y NB-IoT (Internet of Things), garantizan que la comunicación de datos entre los dispositivos de campo y el sistema SCADA (Supervisory Control and Data Acquisition), sea siempre segura, al ofrecer criptografía de punta a punta, dedicada a los servidores de red y aplicaciones.
Radio y antena internos
Módulos de comunicación alimentados por el propio reconectador
Sin la necesidad de módulos externos
Integración a través de protocolos estándar
Costo reducido
Protocolos IoT

ArpeggIO® Suite

El ArpeggIO Suite permite la integración de la red IoT a los sistemas legados

ArpeggIO es un sistema que opera como broker de los protocolos IoT, como el MQTT, permitiendo la integración de los reconectadores Rocket-1 a los sistemas legados de las concesionarias.
Gestión de las conexiones de los dispositivos en la red;
Abarca los algoritmos de seguridad cibernética;
Gestión de actualizaciones de firmware;
Conversión del protocolo IoT para DNP3, IEC-61850, IEC-104, entre otros;
Configuración remota de los reconectadores;
Lógicas de recomposición;
Banco de datos SQL.
Costo x Beneficio

Beneficios de a solución completa

Conozca los beneficios mensurables que brindan mayor confiabilidad y resultados en todo el sistema eléctrico de la concesionaria.

Mejoría en los indicadores de DEC y FEC

Reducción en las interrupciones de suministro de energía, debido a la aplicación del reconectador Rocket-1.

Interoperabilidad

El uso de redes de comunicación y protocolos estandarizados permiten que Rocket-1 sea integrado a todos los sistemas tradicionales de la concesionaria.

Reducción de costos de adquisición e instalación

Con mayor valor agregado, Rocket-1 no requiere la instalación de una nueva llave fusible, posee modulo interno para comunicación y soporta un mayor ciclo de operaciones, además de estar libre de mantenimiento.

Reducción del tiempo promedio de atención

Con el Rocket-1 integrado a los sistemas de la concesionaria, es posible reducir el número de desplazamientos de los equipos y los riesgos de accidentes de trabajo. El monitoreo remoto de las variables de la red auxilia en la operación y en la planificación.

Más Informaciones

Conozca más detalles de Rocket-1

¡Obtenga más información técnica del producto! Explore las pestañas para ver videos o descargar el folleto y la guía de bolsillo.
Si lo prefiere, contacte con nuestro equipo comercial. ¡Estamos listos para servirte!

Certificación

Producto aprobado en
CESI-Itália

De conformidad con la IEEE C37.60-2019, el Reconectador Monofásico Rocket-1® ha sido probado y aprobado en todos los ensayos. A destacarse:

Elevación de la temperatura - 200A​​ // Corrente de surge – 65kA​ // Grado de protección​ - IP65 // Ensayos de Sobrecorriente​ - 4,2kA/2s // Corriente mínima de disparo​ - 4A // Operaciones Mecánicas​ // Descargas Parciales // Ensayos Dieléctricos​ // Ensayo Tiempo x Corriente (Curvas ANSI e IEC)
