Sistema Arpeggio
O Desafio do Setor de Automação
Os sistemas supervisórios das concessionárias de energia utilizam protocolos de comunicação que não são compatíveis com os utilizados nas redes de IoT.
Esse é um dos grandes desafios para a utilização em massa de dispositivos com baixo consumo de energia, que possam ser autoalimentados e que não dependam de baterias. O uso de sistemas específicos para a monitoração e comando de dispositivos que utilizam redes de IoT também é outra barreira para adoção de tais equipamentos pelas concessionárias
O ideal seria que as concessionárias pudessem utilizar o sistema SCADA, atualmente em operação, sem sistemas paralelos que demandam treinamento, evolução tecnológica e requisitos específicos de TI.
SOLUÇÃO PARA TELECOMUNICAÇÃO
O ArpeggIO® Suite permite a integração da rede IoT aos sistemas legados
Broker dos protocolos IoT
O ArpeggIO é um sistema que opera como broker dos protocolos IoT, e foi desenvolvido para permitir a integração dos religadores Rocket-1 e dos sensores Floco com todo e qualquer sistema legado das concessionárias.
Este sistema está pronto para viabilizar a integração de outros dispositivos IoT, que utilizem protocolos documentados e que possam ser implementados comercialmente.
Principais funcionalidades
Conversão de protocolos
Converte os protocolos MQTT (IoT) para DNP3, IEC-61850, IEC-104, entre outros.
Comando dos devices
Comanda e configura remotamente os religadores Rocket-1 e sensores Floco.
Gestão de conexões
Realiza o gerenciamento das conexões dos devices na rede.
Atualização de firmwares
Gerencia as atualizações de firmwares via “boot-loader”.
Gerencie e integre sua rede com o ArpeggIO® Suite
Arquitetura de Rede
Conexão lógica da rede IoT com o sistema legado
O ArpeggIO fornece os componentes de código para redes LoRaWAN, possibilitando a criação de uma solução pronta para uso, incluindo uma interface Web para gerenciamento de dispositivos e APIs para integração. A arquitetura modular possibilita a integração das infraestruturas existentes.
A arquitetura, representada na imagem, utiliza o servidor de comunicação ArpeggIO Suite, permitindo a conexão lógica da rede IoT com o sistema legado.
Clique na imagem para ampliar.
Camada de integração
Harmonizando as demais camadas de aplicação
Gestão integrada dos equipamentos de automação e proteção em redes de distribuição de energia
Conheça todas as funcionalidades do ArpeggIO Suite®. Mais detalhes do sistema estão descritos no folheto.

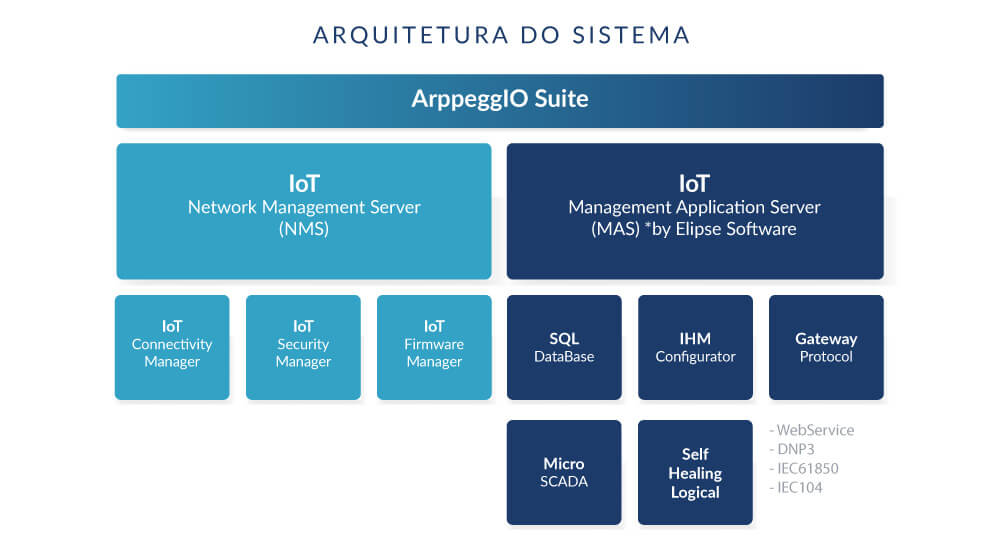

Arquitetura do ArpeggIO® Suite
O ArpeggIO® funciona como um broker de protocolos IoT, no caso o MQTT, para os sistemas de níveis superiores.
NMS – Network Management Server
O NMS gerencia as conexões com os devices na rede
Engloba os algoritmos de cyber security
Gerencia a atualização de firmwares via “boot-loader
Em uma eventual atualização de firmware, o arquivo de dados é carregado nos devices e, somente quando o arquivo é completamente transferido, o dispositivo se reiniciará com o novo firmware, mantendo ainda o firmware antigo em memória, para o caso de falha.
Funções da camada NMS do sistema ArpeggIO®
Suporte a diferentes formas de conexão de rede;
Suporte de conectividade com criptografia pública sobre VPN;
Controle de conexão com diferentes provedores de serviço, exemplos ATC, NLT, Vivo, Claro e etc.
Gerenciamento de chaves de acesso sobre dispositivos IoT;
Permissão para subscrição de informações;
Criptografia assimétrica sobre certificação TLS;
Gerenciamento de autorização para "join" de dispositivos na rede.
Identificação de pacotes para mudanças de versão de firmware;
Ajustes nas sessões dos arquivos de transferência;
Ajustes na programação de alterações das classes de comunicação;
Reconhecimento dos arquivos recebidos, validação e verificação dos dispositivos da rede.
MAS – Management Application Server
O MAS garante a integração entre sistemas
Contempla a base de dados em SQL
Converte os protocolos
Possui uma interface para implementação de lógicas de proteção e um sistema SCADA simplificado
Com a utilização do Elipse nessa camada de software, o ArpeggIO permite a integração de sistemas não só via DNP3.0, mas também via IEC61850, IEC104 e ainda via WebServices.
Funções da camada MAS do sistema ArpeggIO®
Sistema de supervisão aplicado em centros de controle de distribuidoras de energia elétrica;
Interface homem-máquina provendo o status de cada equipamento supervisionado;
Gestão e controle de alarmes e sinalizações;
Recebimento e envio de telecomandos aos dispositivos de comutação das redes elétricas.
Ferramenta gráfica para construção de interfaces do processo.
Conversor de protocolos suportando protocolos de Iot-MQTT/LoraWAN, NB-IoT;
Conversor de protocolos suportando protocolos de automação - DNP, IEC 104;
Integração das plataformas de IoT com as plataformas legadas dos diferentes clientes.
Ferramenta de construção de lógicas para automatismo de redes elétricas;
Banco de dados para armazenamento de eventos de processo.
Integração às plataformas legadas
Esta imagem é uma tela SCADA padrão, criada a partir do ArpeggIO Suite, com integração às plataformas legadas de supervisão de um cliente.
